新型4スト ジャイロキャノピー チューン
JUGEMテーマ:車/バイク

えーっと…

なんだっけな  遠い昔のようだ。


まずはうちに4スト ジャイロキャノピーが来たときの話をしましょうね。

距離は約30000kmで駆動系がヘタリ過ぎてて、たしか最高速は42kmくらいしかでていませんでした。
ちなみに4スト ジャイロで30000kmだとそろそろエンジンがダメになると言われているようですが
この車体は途中から良いオイルを入れてあった車両だったので異音などは特にありませんでした。
(アイドリングで少しカタカタいってましたが、駆動系の音でした)

最高速42kmだと近所のコンビにくらいしか使い道がありませんでしたね。

さて、最初にしたことは以前より考えていた2ストジャイロ用のステージ5を使うことでした。
ステージ5の最大の特徴は変速ロスを抑えるという物なので、非力な4スト ジャイロにもピッタリだと考えていたのです。
もちろん、そのままでは組めないので4スト用のランププレートとボスをDLCコーティングして組み合わせました。
この時は以前の記憶からトルクカム側は無加工で組んでみました。
これにより、普通の4スト原付と同じような加速をして最高速は62kmくらいになったので、随分使いやすくなりました。

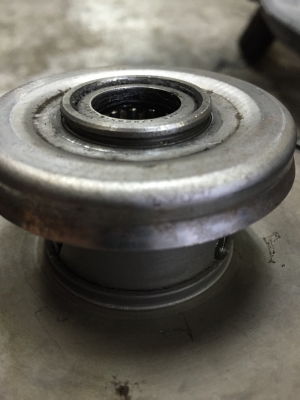

その時組んだ 当社オリジナルのセンタースプリングです。
何の変哲もないスプリングにはぎっしりノウハウが詰まっています。

このまま結構乗っていましたが、そのうち違和感を憶えました。
それは走れるようになったからこそ分かることだったのです。
乗りやすくなると国道246を走ってみようかな?という気になります。
246はアップダウンがあり、下りの最高速が試されます。
しかし、以前ワンオフプーリー加工をした時のように下りだけなら出た速度が伸びてゆかないのです。

うーん…
なにか変速が引っかかっているような感覚…
一度白紙に戻して、一から確認してみると、トルクカムの開きが足りずにベルトが引っかかり変速をストップさせていました。
たしか、以前は無加工で落とし込みバッチリだったような気がするのだが、カム溝も変更されているし以前とはいろいろ変更されたのかもしれません。
ま。
どうであれ、トルクカムが開く加工をすることになりました。

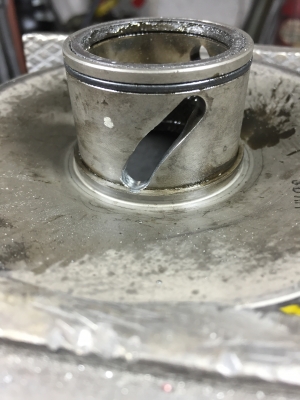

これを

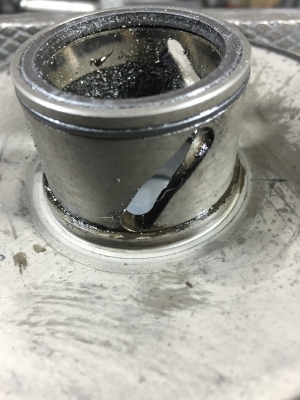

こうする。

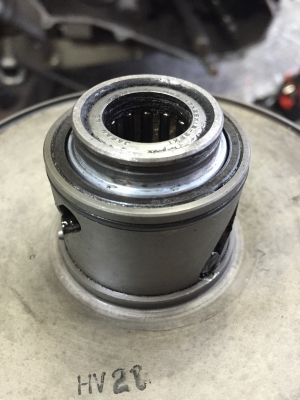

すると、ここまでしか変速出来ないものが


ここまで来るようになると。

現在のトルクカムは以前のように焼きが入っていないので比較的簡単に加工することが出来ます。
実は長溝加工だけでなく、少しだけへの字のところをなだらかにしてみました。
これで変速ムラが減少すればよいのですが…



2ストのトルクカム加工の場合、
長溝加工するとクラッチオフセットワッシャーだの変速を邪魔しないようにいろいろしなければいけませんが、4ストはセンスプを抑えるカバーだけなので何もしなくても大丈夫のようです。


ちなみにこれは試作最終バージョンのウィナースプリングです。
これは、違和感もなく良い物に仕上がりました。
もちろん、2ストにも4ストにも使えます。


一度まとめましょう。
エンジンはプラグとオイルを交換した約30000km
駆動系をステージ5にして、トルクカム加工にオリジナルセンスプという内容です。

これで一気にかわりました。
当然ですが60kmまでに変化があったわけではありません。
それ以上が劇的に変わりました。
前回載せた動画に近い走りが出来るようになりました。

エンジンはまったく弄っていないのだから、
純粋に4ストジャイロのパワーを使い切るとアレくらいは走るようになるということでしょう。




さて、次の加工はですね。

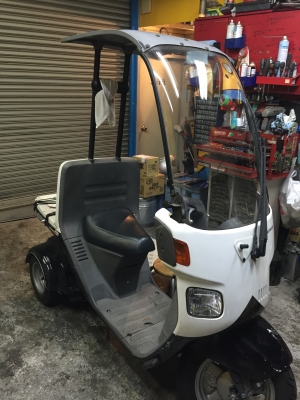

屋根の加工です。

これを…
普通は低くするのですが
このジャイロのオーナーは大柄な人なので、頭がつかえて乗れなくなるので低くするのはNGでした。
(どんだけ座高あんだよ!)

なので、角度だけ変えました。

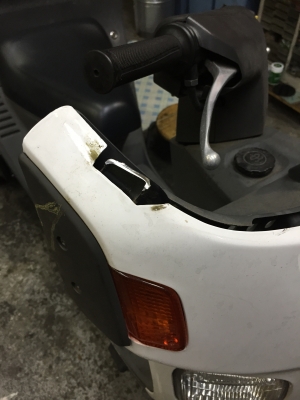

こんな感じです。


こんなんでも、一度フレームを切って溶接しなおさなければなりません。
ケッコウメンドイ。


さぁ!
その走りに違いはあるのか!?





体感できませんでした。。。




くそー こんなもんじゃ効果なしかぁ
じゃあ 今度はこれだ!

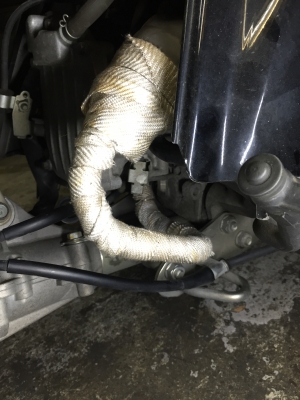

フロントパイプにバンテージを巻きました。
これで少しは回るようになるかも!





体感できませんでした〜 (涙)





だめだ、、、
なにをやっても効き目なし。
テストではエアクリーナーの蓋を外してみたりしてみたのですが、遅くなりました。
友人がマフラーを作ってみたのですが、抜けがよくなると遅くなりました。
これはつまり燃料セッティングを変更しない限り下手に弄れないということなのです。
インジェクションなのでコンプユーターなる秘密の箱をどうにかしないと手が出せないのです。



よーし!それならば こんどは あれだ! あれ!



つづく
