CR125シリンダーをスーパーディオに載せてみよう!
JUGEMテーマ:車/バイク

今回はガスケット製作とフランジ製作です。

なので、あまり おもしろくないです。

え?いつも 意味が解らないって? まぁ そう いわずに(^^;;


作り方はまず、シリンダースカート部分の穴をあけます。
コンパスを使って丸く書いてカッターで切っていくといいと思います。
私は廃材の板の上で切っていきます。
穴の開いたガスケットをシリンダーの上に載せて指でこすると跡が付くのでそこをカッターで切っていきます。
今回はまず、ダンボールで形を作り(ボルト穴はなし)そのダンボールを型にして切り抜きました。



んで、切り抜いたガスケットがもったいないので…

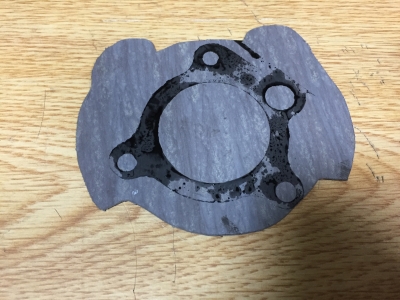

こちらはインクを使って転写。
小さい穴はカッターの先端を刺しながらグルッと1周刺せばポロリと取れます。
外形はハサミで切るといいと思います。

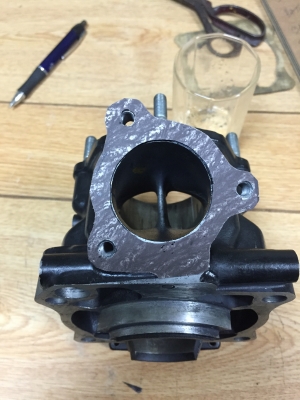

まあ、こんな感じになりますね。

この頃になるとウイスキーもなくなっています。(^^;;

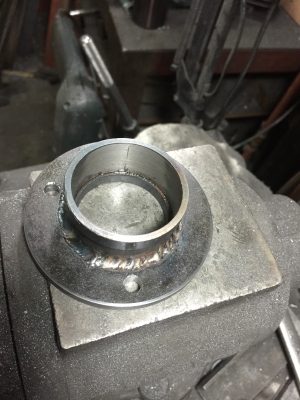

ちょうど良いサイズのパイプがあったので旋盤で外形、内径を整えて 丸く切り出した鉄板に溶接。

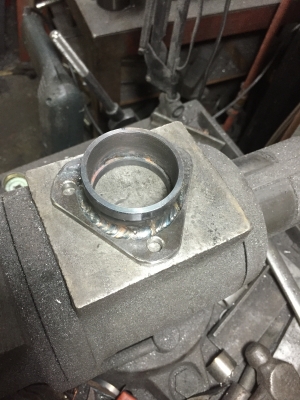

余計な部分をカットして とりあえず 完成。



最後は排気ポートの段差を削り落として完成です。



次回は シリンダーのポート加工とか ポートタイミングとか とかとか
