2サイクルの排気ポート ヤマハD形状

JUGEMテーマ:車/バイク




なんでだろうね?



長年 なぜ?そうなっているのか?
わからないまま、しかし、現実として特に問題がなければそれで良い…

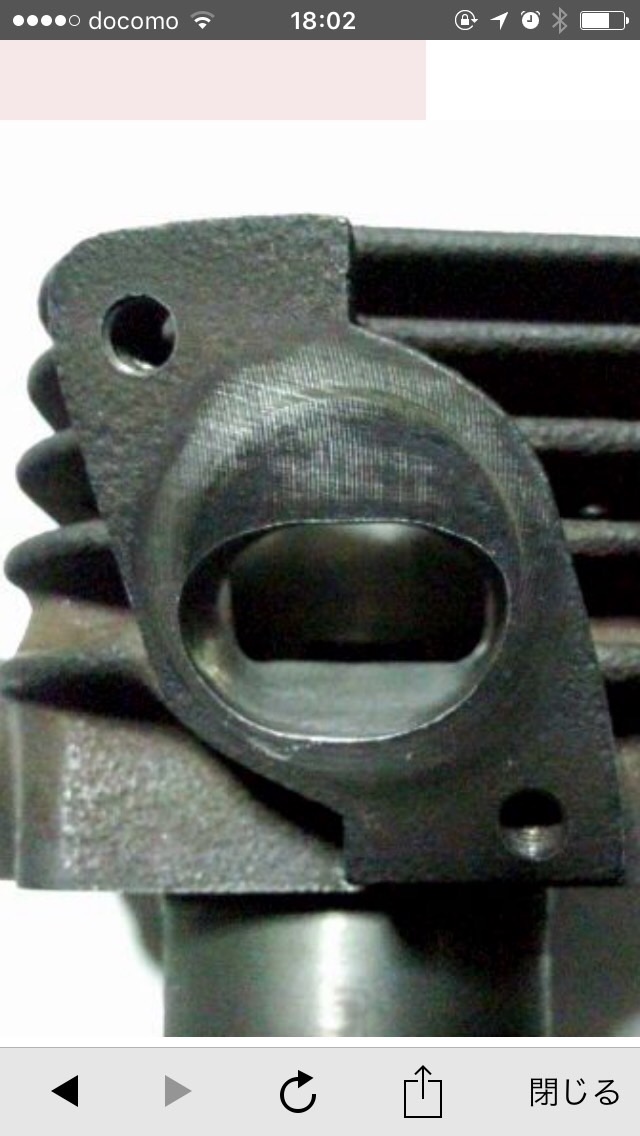

これ、ヤマハスクーターの排気フランジです。
ポート形状はDです。
○ではありません。

なんでだろうね?




いえね。
友人に聞かれたんですよ。
なんでだろうね?って。



少し前なら、仮説すら立てられませんでした。

今はちょっとだけ違います。


今はCR125ジャイロエンジンを作った経験があります。
というか、CR125シリンダーの排気ポートを見ていて気が付いたんです。

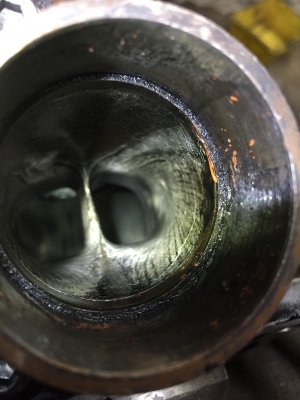

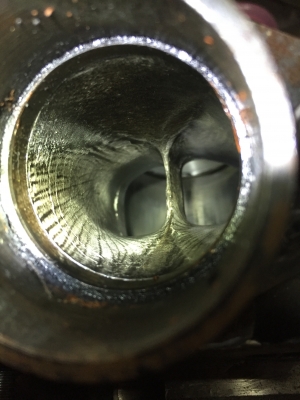

この写真は非常〜に興味深いです。
だって、ゼブラですよ?
排気の流れが見えてくるようです。(^^)

排気って衝撃波ですから、その波の跡が目で見えるわけです。
おもしろいですね〜!!

ヨーク見てください。 何か他と違うところがありませんが?


どこか、ゼブラではないところがありませんか??

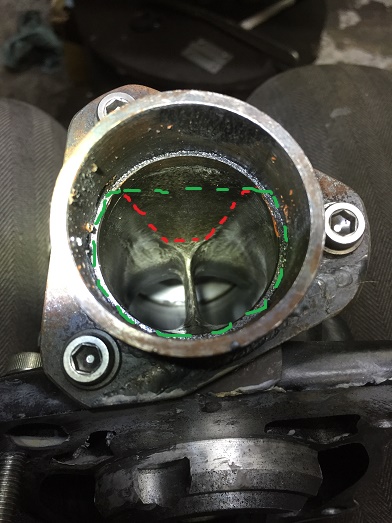

赤い点線のVゾーンはゼブラではありません。
つまり、そこには排気の衝撃波はない訳です。
そこはあまり排気しないとして、そこをカットしたフランジ形状で書いてみました。


どこかでみたことあるフランジ形状になりましたね。






なんでこのようになるのか?

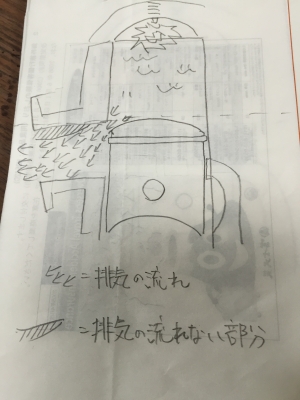

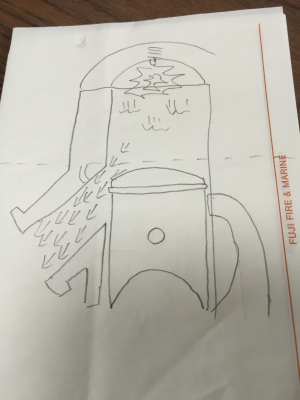

今回も画伯に登場してもらいましょう。



考えてみれば、当然のことだったのかもしれません。
下側に吹き出す訳ですからね。



元々 こんな形状なら解決するのでは?と考えますが、そこは設計の問題なので我々がどうのこうのする事ではありません。





あくまでも仮説ですが、ヤマハDポートはこんな理由があるのかもしれません。

でも、僕がポートを加工するときはDを○にしてしまいます。
それにはちゃんとした理由がありますが…


またそれは、違うお話ですることにしましょう
