プーリーの冷却
JUGEMテーマ:車/バイク

いろいろ テスト中の駆動系ですが
試したことを紹介します。

プーリーの冷却をする場合
駆動系カバーに穴をあけると
熱が逃げるので 当然冷えます。
しかし もっと積極的に冷やしたいんです。

ところで 純正ってのは素晴らしいので
そこからヒントをもらいたいなと考えました。
50ccじゃなくて 排気量の大きいスクーターだと
純正で発熱量が半端ないから
しっかりと考えられています。

よく見られるのが
フェイスにファンが付いていて
カバー側から空気を取り入れるというもの
これである程度冷えます。
しかし これではプーリーそのものとWRは直接冷えませんね。

なのでプーリーとフェイスを逆にした車両などがあります。
よく考えりゃ ぜったい こちらのほうが冷えます。
手前にプーリーがあって 導入した空気が直接ランププレートに当たるわけですから。
なるほど 純正はすごいですね。

さて ジャイロでプーリーを逆にするのは 簡単ではないので
純正が利用しているものを こちらも積極的に使おうと考えました。

走行風 と クランク回転ですね。

駆動系カバーに穴を開けりゃ 走行風で冷えますよね。
クランクが回転してるんだから ファンを付ければ 冷えます。

んで こうしてみた。




流体というものは壁に沿って流れるので

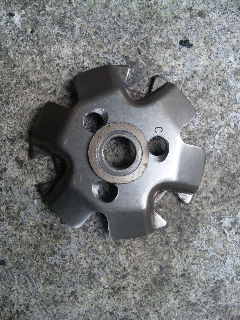

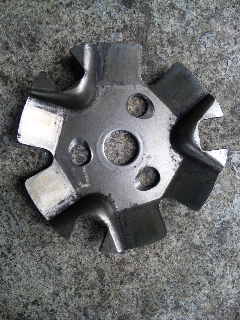

回転方向を考えて 面取りしたのが
ランププレートです。たれ目みたいになっています。
これで ボス部の熱を奪います。

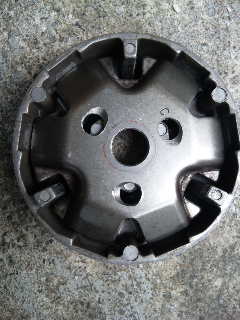

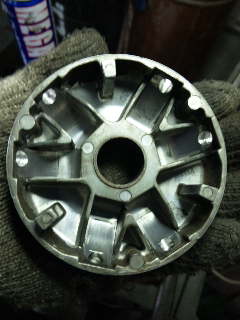

プーリーはローラーウエブ部に開けました。
これは回転している横っ腹に穴があるだけで 空気が吹き出る原理を使っています。
んで あけてから 思ったのは 高速時はWRで穴が塞がっちゃうジャン!
てこと。
まあ とりあえず テストなんで これで試します。
(僕のは試作品だから 裏側にモリブデンコーティングしてありません)

全体の流れとしては
プーリーから噴出し ボス中心部より導入
という感じ

本当は駆動系カバーだけじゃなく
プーリー付近の奥のほう セルギヤあたりとかにも穴をあければ
新気が入ってきて よかろうな とおもったけど
今回は無し。

テスト!
と行きたいところですが

もともと KNさんに行く途中の 魔の坂あたりで(10kmくらい走って)
熱ダレを感じるくらいなので
そこら 走ったぐらいじゃ よく分かりませんでした。

また行く用事があるから そのとき報告します。

ついで ですが
ボス部の耐久性向上のためにグリスを数種類試していたんですが
なんとか 耐えられるのを見つけました。

車用のディスクブレーキ パッドグリス です。
銅の粉が入ったやつで ブロンズ色しています。
これは800度対応品なので 炭化することなく ボス部に残っていました。
スライドピースとボス部におススメです。
ただし! ウスーーーーく 塗ることが条件ですよ。
