アドレスV100 トルクカムの開き方
JUGEMテーマ:車/バイク

V100のトルクカムは開きが足りず
Vベルトが下まで落ち込みません。

トルクカムを見て見ると溝の長さは十分あります。
クラッチにあたって
動きがストップしているのです。

そういったときはクラッチをオフセットさせるワッシャーを使いますが
何枚も入れると
ナットを締める部分がなくなってしまいます。
なので
クラッチにカムがあたる部分を削りました。


真ん中 奥 と 外周のリングです。
V100やっている人なら
純正との違いはわかると思います。
真ん中奥は
すぐにトルクカムにあたるので ここを切削。
そうすると 今度はリングがジャマになるので切削。

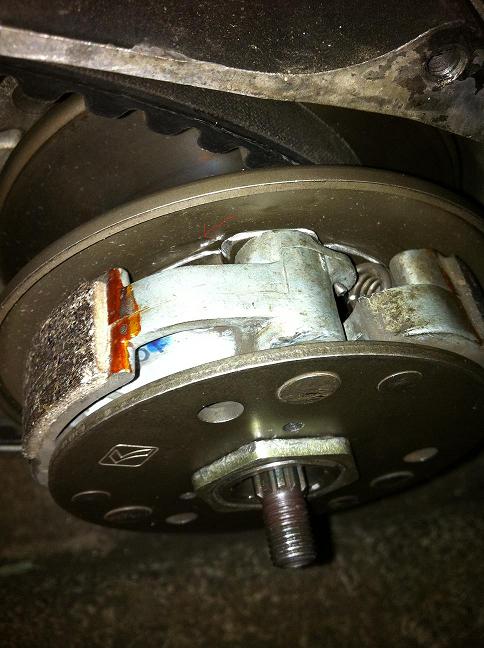

この加工をすると

見ずらいですが
写真中央すこし上に 赤い矢印があります。
そこが 加工前 クラッチリングが当たっていたところです。
そこより 内側に入るので より多く カムが開ける訳。
これで1mmくらい開くようになります。
さらに開く場合は
ワッシャーを入れれば 完全にカム溝を使い切ることが出来ます。

ただ これは 前期やら 後期やらで少し変わってきますが
基本的には こんな感じです。
