マジェスティー250 ワンオフプーリー
JUGEMテーマ:車/バイク

マジェ250のワンオフプーリー加工。

組み合わせは純正ではなく
キタコプーリーにマロッシフェイス
というものです。
これをベースに加工していきます。

ちなみに
マロッシプーリー + マロッシフェイスだと
全然 変速せず 最高速はダメということでした。

キタコ+マロッシの組み合わせは
最高速は出るが
発進が3速発進か?と思うくらい鈍いとのことでした。

どれどれ

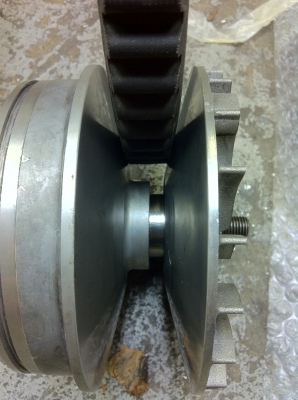

なんと 無加工でベルトがはみ出るほどの変速!
そりゃ 最高速出るわけだよ。
注意点は
トルクカム側のワイドレンジ加工をしないと
ここまできません。

低速側は

全然 落ちてない。
ボスワッシャーで調整できる範囲ではない。
ちなみに
フェイス角度はマロッシのほうが立っています。

んで

高速側はそのままに
低速を落とし込みます。
ついでに フェイス角度もそろいます。
ベタまでいかせないのは
ボスワッシャーで調整する範囲を残したからです。

ここまで低速を落としたら
トルクカム側のリベットを薄くして 挟み込みを増やす必要があります。

http://oldkp.jugem.jp/?cid=24

カム加工はこれで確認してください。

旋盤がある人は 参考にしてくださいね(^^)
コメント
from: ぇっちん   2011/08/13 1:10 PM
こんにちわ(^_^)
昨夜はありがとうございました〜♪

ドリブン側、なぜアルミリベットなんですかね?
溶接より利点があってのことだと思うのですが
強度的には弱そうに感じてしまいます…
from: サイトウ   2011/08/14 12:09 AM
駆動系勉強になります(^^)
from: old_kp   2011/08/14 8:18 AM
>ぇっちんさん
いえいえ リベットは鉄です。
フェイスはアルミなので溶接不可だから
ボルトもしくはリベットということになります。

>サイトウさん
サイトウさんはまるで
スポンジのようですね(^^)
すごい吸収力です。
from: ぇっちん   2011/08/14 12:40 PM
ドリブンのフェイスもアルミだったんですね〜(^_^;)

午前中で駆動系清掃、センスプ交換、キャブセッテ終了…
オイル漏れはシリコンで塞いだ部分じゃなく
やはり傷を入れてしまったクランク&オイルシール部のようです
ひとまず走ってみるのにメシでも食いに行こうっと♪
from: ひのしま   2011/08/14 9:13 PM
ケピさん、
そろそろナイツー予告をよろしくです。
(^人^)
from: ぇっちん   2011/08/15 12:26 AM
こんばんわ
え〜っと、たぶんナイツー参加できませぬ(爆)
今日は↑午前中にもろもろやって、メシ食って昼寝してw
夕方前からマフラー(インナーサイレンサー)の調整を!と
試しに穴数を変えてみたりして、少し走ってくるか〜と出かけ
国道を全開中(3本目)にケタタマシイ金属音がでて急停車させました
たぶんトルクカムが破壊したような感じの症状です…
家から4キロくらいのところだったのですが1時間半かけて押して帰り
休み休みにしましたが久々にクタクタになりますた〜 (^_^;)
帰宅したのが夜だったので駆動系を開けることができず
実際には何が壊れているのかわかりません…予備エンジンの
駆動系を組めば、とりあえずは走れるようになると思いますが
明日は朝から嫁さんの実家にみんなを迎えに行かないとならないので
ナイツーまでに交換できる時間がない…
日頃の行いが悪かったのだと諦めてます (T_T)/~~~
(ヘッドG/Kもそうでしたがツー中じゃなくてヨカッタ)
from: 横濱のおやじ   2011/08/15 1:00 AM
えっちんさん〜〜(*´Д`)=з
from: ひのしま   2011/08/16 12:40 AM
サイトウさんも今週NGらしいので、
では、来週開催ということで。(^_^;)
from: ぇっちん   2011/08/16 12:33 PM
こんにちわ(^_^)
今日までお盆休み!?の世の中ですが、今日から仕事ですw
書き込む時間がなかったのですが、昨日の午前中に
駆動系を分解する時間を嫁さんにもらいまい(感謝)
カバーを開けてみるとプーリーフェイスのナットが緩み
ケースカバーとガリガリ接触している状態でした
原因はクランク部に位置調整で噛ましてあったワッシャーが削れ
隙間ができて、その緩みでナットが緩んで外れたようです
とりあえず補修してワッシャーも交換してみて
デカインパクトで限界まで締め込んでおきましたが
やはり不安が残る部分で、old_kpさんに「ロックタイトは!?」と言われ
ちょうど嫁さんの実家に向かう道中にある練馬ナップスで購入しました
明日、明後日の夜だと間に合うかギリギリなのですが
もし来週になるなら、出来る限り補修したいと思います
(ツー中にまた外れたら皆さんにご迷惑をかけてしまうので…)
from: ハシ   2018/04/11 11:45 AM
はじめまして、(仮名ハシ)と申します。Cマジェスティのプーリーの事で、ご相談があります。オートバイ屋さんの名前、教えて下さい。ホームページなど御座いますか? 直接連絡先など伺えますか?
from: old_kp   2018/04/11 3:25 PM
>ハシさん
こんにちは!
受付ですが窓口が多摩ピットになっておりますので
info@tama-pit.com
に問い合わせて頂けると助かります。
よろしくお願いします。
